大型集中式地面并網光伏電站

發布日期：2018-06-08 00:00 來源：http://thamestown.cn 點擊：

　　張掖地區屬于荒漠草原氣候，夏季炎熱，冬季寒冷，氣候干燥，降水較少，蒸發強烈，日照長，溫差大，風沙是該地區的主要?dú)夂蛱卣鳌?/p>

　　項目設計裝機容量20MWp，電站用地面積0.457km2。太陽能年利用峰值小時數1404.5h,運行期25年內年平均發電量2831.48萬kW.h。

　　太陽能資源

　　張掖地區太陽能資源豐富，1982~2011年平均太陽總輻射量為6195.57MJ/㎡,太陽總輻射值大為6467.4MJ/㎡ (1997年)，小值為5930.57MJ/㎡ (2010年)，大值與小值的差值為536.83MJ/㎡,年際變化相對穩定。月均總輻射從2月開始急劇增加，5月達到大值(536.83MJ/㎡)， 6～8月略有下降，9月以后開始急劇下降，冬季12月達到小值067.19MJ/㎡)。 1982～2011年平均日照時數為3071.8h，日照百分比高，對比全國統一輻射資源分布情況，張掖地區屬于輻射資源豐富地區。

　　項目采用張掖氣象站經推算得到的2002～2011年近10年的統一輻射資料作為計算的依據，選擇工程代表年的年總輻射6210.81MJ/㎡，日照時數為3093.9h。

　　工程地質

　　a.站址區內發育有數條季節性洪水沖溝，星南北走向，深度一般約lm,后經過平整。該區第四系卵、礫石層厚度達700m，不存在壓礦問題。

　　b.站址區位于荒漠戈壁，地勢相對平坦，地層自上而下分為兩層:第四系全新統沖洪積(Q4al+p1)粉細砂層(1層)、卵石層(2層)。粉細砂層位于季節性凍土帶內，卵石層承載力較好。太陽能電池板構架基礎埋深大于1.3m。

　　c根據《中國地震動反映譜特征周期區劃圖》(GB 18306-2011)，廠區范圍內沒有全新世活動斷層通過，屬于抗震有利地段。

　　d.場地土對混凝土結構具有弱腐蝕。

　　e.根據區域地質資料和現場調查，站區范圍內的地下水埋深大于30m，不考慮地下水對地基及基礎的影響。

　　f.根據《建筑地基基礎設計規范》(GB 50007-2002)附錄F,標準凍深為140cm。

　　總體方案設計

　　本工程選用240Wp多晶硅光伏組件84000塊，實際裝機容量20.l6MWp，選用500kW逆變器40臺，見表11-l。

　　20MWp太陽電池陣列由20 個1MWp多晶硅組件子方陣組成。每個子方陣由2個500kWp方陣與逆變器組構成。每個方陣逆變器組由210路太陽電池組串單元并聯而成，每個組串由20塊光伏組件串聯而成。

　　各太陽電池組串按劃分的匯流區并聯接線，輸人防雷匯流箱經電纜接人直流配電柜，然后經光伏并網逆變器逆變后的三相交流電經電纜引至35kV/0.27kV升壓變壓器(箱式升壓變電站)配電裝置后送至35kV配電室。

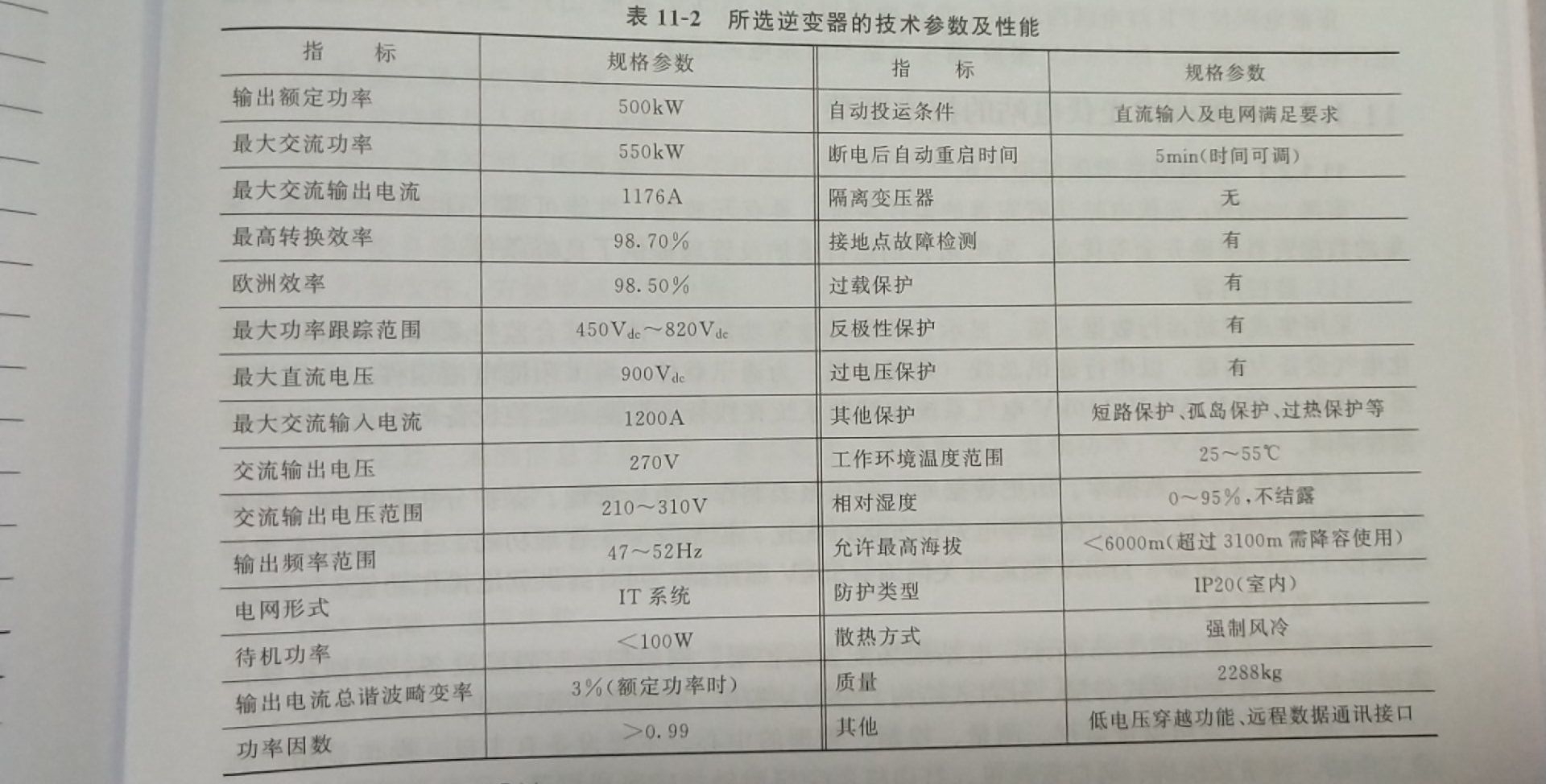

　　經計算，組件傾角35，方陣南北間小間距為5.6m。電站總占地面積45.7km2,總體矩形布置南北約500m,東西長約1400m。管理區位于廠址西南角，占地面積6650m2。管理區主要布置有綜合樓、綜合配電室和綜合水泵房等建筑物。綜合配電室設有35KV綜合配電室、繼電器室、低壓及廠用變電室。該項目所選逆變器的技術參數及性能見表11-2.
