典型的太陽能光伏發電系統由太陽能電池陣列(組件)、電纜、電力電子變換器(逆變器)、儲能裝置(蓄電池)、負載即用戶等構成。其中，太陽能電池陣列和儲能裝置為電源系統，控制器和電力電子變換器為控制保護系統，負載為系統終端。

1、太陽能電池陣列

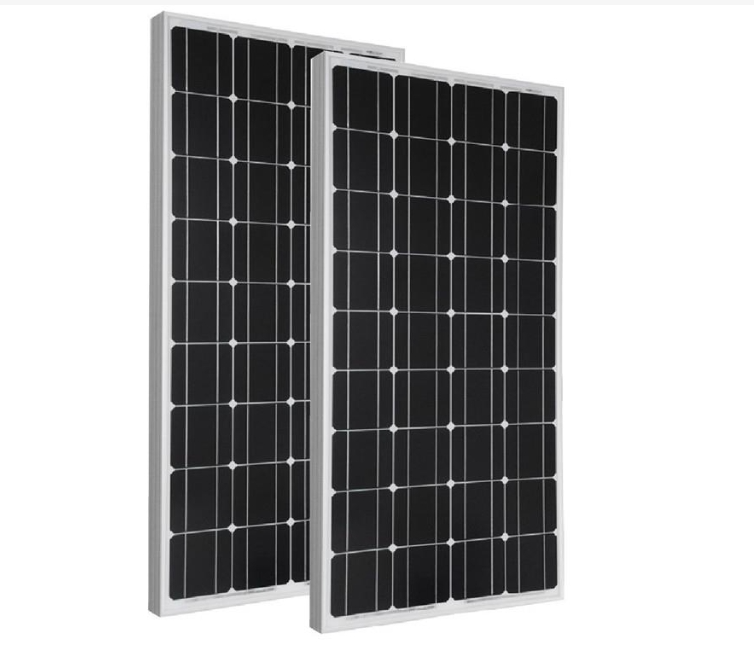

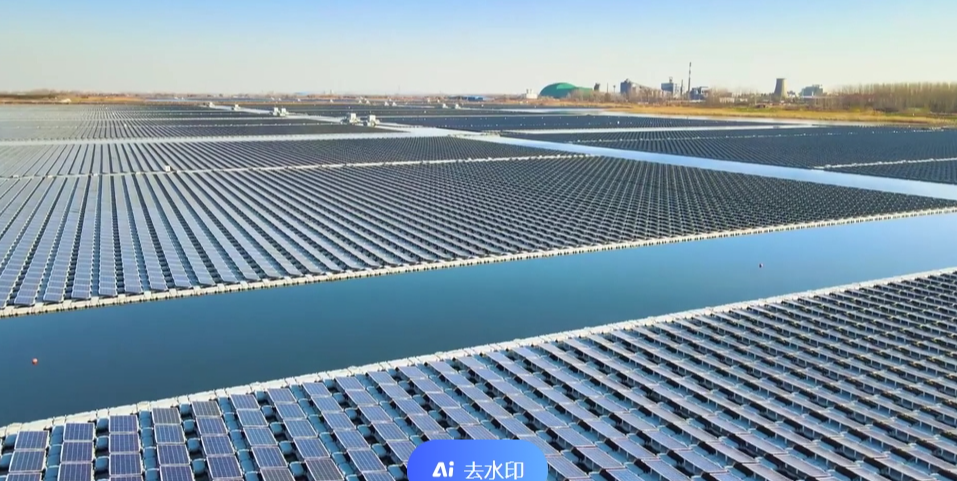

用于光電轉換的最小單元是太陽能電池單體。它的尺寸為4~100cm2，工作電壓為0.45~0.50V，工作電流為20~25mA/cm2，因而不能單獨作為電源使用。在光伏發電系統中，需要將太陽能電池單體進行串聯、并聯和封裝，形成太陽能電池組件。它的功率可以從幾瓦到幾百瓦，可以單獨作為電源使用。太陽能電池陣列則是將太陽能電池組件經過串聯、并聯后并裝在支架上，它可以輸出幾百瓦、幾千瓦甚至更大的功率，是光伏發電系統的電能產生器。

太陽電池組件種類繁多，根據太陽能電池片的類型可分為：單晶硅組件、多晶硅組件、砷化鎵組件、非晶硅薄膜電池組件等，其中晶體硅(包括單晶硅和多品硅)太陽能電池組件約占市場的80%~90%。晶體硅的封裝材料與工藝也有所不同，主要分為環氧樹脂膠封、層壓封裝硅膠封裝等。目前用得最多的是真空層壓封裝方式，這種封裝方式適宜于大面積電池片的工業化封裝。

2、太陽能蓄電池

獨立光伏發電系統是依靠蓄電池來儲存多余的電能，因此蓄電池在獨立光伏發電系統中占有重要地位。隨著太陽能電池組件售價的下降，蓄電池的費用在系統總投資中所占比重將會逐漸增加。另外，在獨立光伏發電系統的運行中，由于蓄電池故障而影響系統正常工作的情況更會占有很大比例。所以，在系統設計時，選擇適當?shù)男铍姵仡愋停_定合適的蓄電池容量，精確地實施安裝、操作，精心維護, 對于獨立太陽能光伏發電系統的正常運行十分重要。

3、電力電子變換器（光伏逆變器）

光伏發電系統中的逆變器是一種變流電路，其作用是把太陽能電池陣列所發出的直流電轉換為各種不同要求頻率和電壓值的交流電。逆變具體又可分為無源和有源兩種，無源逆變是指直流電經過逆變將能量直接供給負載使用，有源逆變則是指直流電經過逆變向交流電源供電。

直流變交流的必要性還體現在當供電系統需要升高或降低電壓時，交流系統只需加一個變壓器即可，而在直流系統中技術與裝置就要復雜得多。因此，除特殊用戶外，在光伏發電系統中都需要配備逆變器。

此外，逆變器還具有自動調壓或手動調壓功能，可改善光伏發電系統的供電質量。顯而易見，逆變器是光伏發電系統中不可缺少的重要配套設備。
