3選定蓄電池容量和蓄電池組安裝

　　3.1選定蓄電池容量

　　設計人員要評估系統負載對蓄電池容量的需求。確定蓄電池容量時，首先要測定接人系統的負載每天需要多少電量;其次根據氣候條件確定蓄電池需要存儲多少天的電量。測量時注意蓄電池容量會受到諸多囚素影響，如：放電率、放電深度、溫度、蓄電池老化和控制器效能等。當然，所需要的蓄電池容量也受負載規模的影響，減少負載就會減少需要的蓄電池容量。同時在確定蓄電池容量時，并不是容量愈大愈好，過大的蓄電池容量規模也會產生問題。因此，恰當合理地確定光伏系統蓄電池容量是一項重要而細致的工作，必須認真對待。

　　3.2安裝蓄電池的洼意事項

　?。╨）加完電解液的蓄電池應該將加液孔的蓋子擰緊，以防止雜質掉進蓄電池內部。膠塞上的通氣孔必須保持暢通。

　?。?）各接線夾頭和蓄電池極柱必須保持緊密接觸。連接導線接好后，需在各連接點上抹上一層薄的凡士林油膜，以防連接點銹蝕。

　　（3）蓄電池應放在室內通風良好、不受陽光直射的地方。距離熱源不應少于2米，室內溫度應保持在10～25C之間。

　?。?）蓄電池與地面之間應采取絕緣措施，例如，可以墊置木板或者其他絕緣物體，以免因?yàn)樾铍姵嘏c地面短路而放電。

　　（5）放置蓄電池的位置應該選擇在離太陽能電池方陣較近的地方。連接導線應該盡量縮短，選擇的導線直徑不可太細，以盡量減少不必要的線路損耗。

　?。?）不能將酸性蓄電池和堿性蓄電池同時安置在同一房間內。

　?。?）對安置蓄電池較多的蓄電池室，冬天不允許采用明火取暖，而宜采用火墻、太陽能房等方式提高室內溫度，并保持良好的通風條件。

　　4充電控制器性能和防止遭受雷擊的措施

　　4.1充電控制器性能的好壞對系統有著很大影響

　　對光伏充電控制器性能的評價主要可以從可靠性、易維護性和充電效能三方面考慮。一個質量優良、安全可靠、不易出故障的光伏充電控制器顯然是對光伏系統整體性能的有效保證，尤其是蓄電池充放電電壓控制‘點等關鍵設定的穩定性直接關系著蓄電池的使用安全和壽命。一個構造清晰，出故障后容易修理的易維護的光伏充電控制器也可以從另一個方面提高光伏系統的性能。而光伏充電控制器的自身能耗和充電控制策略的優良，則直接影響到光伏系統本身可提供的電能的多少，低功耗高效率的光伏充電控制器可以提高光伏組件的利用率，進而提高光伏系統的整體性能。

　　4.2防止充電控制器遭受雷擊的措施

　　要防止雷擊首先要了解雷電人侵電力系統的途經，雷電人侵一般有直擊雷、感應雷和雷電波侵人三種方式。

　　直擊雷是指直接落到太陽能電池方陣、低壓配電線路、電氣設各及其配線等處，以及在其近旁的雷擊。直擊雷的電流峰值在15～20kA以下的大約占5O%，也可觀測到200～30OkA范圍的雷擊。由于這樣雷擊的能量非常大，作為防直擊雷的措施有安裝避雷針等。

　　感應雷分為由靜電感應形成的雷和由電磁感應形成的雷。由靜電感應形成的雷是因雷云形成，例如電纜感應產生的正電荷和雷擊產生的地表的電荷中和后剩下來形成雷電浪涌。由電磁感應形成的雷，是由于落到電纜附近的雷擊產生的雷電電流使電纜感應形成雷電浪涌。

　　光伏充電控制器一端連接蓄電池，一端連接太陽能電池方陣。蓄電池由于安裝在建筑物室內，只要建筑物按建筑規范設置了建筑物防雷措施，蓄電池基本沒有遭受雷擊的可能，所以充電控制器連接蓄電池的一側不用特別的防雷措施。

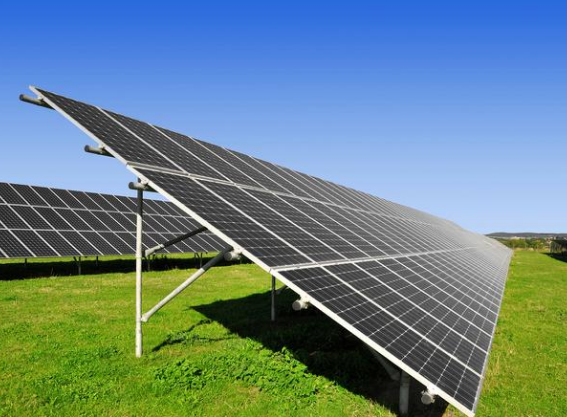

　　而太陽能電池方陣安裝在室外露天，光伏組件邊框一般為鋁制，光伏安裝支架一般為鋼結構構件，這就大大增加了遭受雷擊的可能性。為防止直擊雷擊中太陽能電池方陣，光伏安裝場地應該設置避雷針，避雷針應該可靠接地，使雷電電流可以安全快速地入地;為了保證電氣設各的安全，避雷針的接地應該和電氣設各的保護地分開，并保持足夠的安全距離。為防止感應雷造成的危害，光伏電纜應該設置金屬橋架，并可靠接地;光伏場地控制器應該具有封閉的金屬外殼，并可靠接地，同時保證接地點等電位連接。為防止雷電波侵人造成的危害，光伏控制器在光伏進線的人口處應該安裝防雷器件，如壓敏電阻或防雷模塊，并可靠接地。

　　5逆變器疊加使用和控制逆變-體機的優缺點

　　5.1逆變器疊加使用

　　在光伏電站中使用的逆變器也可以稱為獨立式逆變器，這種逆變器在輸出電能的同時自己建立一個220V/50Hz的電網。

　　一般情況下，這種逆變器不能直接將多臺逆變器的交流輸出并聯疊加使用。因?yàn)槊颗_(tái)逆變器都有自己獨立的電壓、頻率和相位特性，即便是同時開機投入工作，也無法保證各臺逆變器輸出的電壓、頻率和相位完全相同，導致電網波形失真，電壓電流漂移，會造成電網無法工作，嚴重的會導致逆變器輸出電流反向而形起逆變器損毀。

　　如果確實有必要將多臺逆變器并聯使用，以擴大逆變器輸出的容量，就必須選用可以并機工作的逆變器型號。在這種情況下，一臺逆變器稱為主機，其他逆變器稱為從機，由主機建立電網確定電網的電壓、頻率和相位等基本參數。同時向從機發出同頻同相指令，從機根據該指令向電網中輸人完全相同的交流電能，如果從機和主機的頻率相位產生偏差，從機就應該隨時糾正該偏差，使其發出的電能參數保持與主機一致。主機在發出同頻同相指令的同時，還會向從機發出功率調節指令，保證輸出功率在各臺逆變器之間的平衡，防止個別主機負載過大，而另外一些主機負載過小的現象。

　　5.2控制逆變一體機的優缺點

　　控制逆變一體機的優點有：光伏充電和逆變器組合在一起，體積小，接線少，使用簡單，維護方便、性價比高，整機效率高，特別適合戶用系統?？刂颇孀円惑w機內部保護電路齊全，具有輸入過壓、輸入欠壓、輸出過載、輸出短路、輸人直流接反、過熱保護等保護措施，可以有效地保證使用過程中的使用安全。控制逆變一體機的缺點也同樣明顯，由于充電器容量和逆變器容量都固定，不能調整，所以不適合發電和用電負荷不匹配的系統。
