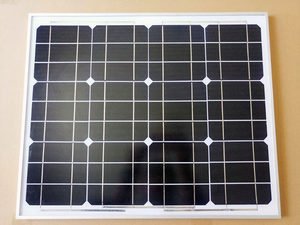

太陽能電池板的作用是將太陽的光能轉化為電能后，輸出直流電存入蓄電池中。太陽能電池板是太陽能發電系統中Z重要的部件之一，其轉換率和使用壽命是決定太陽電池是否具有使用價值的重要因素。

　　組件設計

　　按國際電工委員會IEC：1215：1993標準要求進行設計，采用36片或72片多晶硅太陽能電池進行串聯以形成12V和24V各種類型的組件。該組件可用于各種戶用光伏系統、獨立光伏電站和并網光伏電站等。

　　原材料特點

　　電池片：采用高效率(14.5%以上)的多晶硅太陽能片封裝，保證太陽能電池板發電功率充足。

　　玻璃：采用低鐵鋼化絨面玻璃(又稱為白玻璃)，厚度3.2mm,在太陽電池光譜響應的波長范圍內(320-1100nm)透光率達91%以上，對于大于1200 nm的紅外光有較高的反射率。此玻璃同時能耐太陽紫外光線的輻射，透光率不下降。

　　EVA：采用加有抗紫外劑、抗氧化劑和固化劑的厚度為0.78mm的優質EVA膜層作為太陽電池的密封劑和與玻璃、TPT之間的連接劑。具有較高的透光率和抗老化能力。

　　TPT：太陽電池的背面覆蓋物―氟塑料膜為白色，對陽光起反射作用，因此對組件的效率略有提高，并因其具有較高的紅外發射率，還可降低組件的工作溫度，也有利于提高組件的效率。當然，此氟塑料膜首先具有太陽電池封裝材料所要求的耐老化、耐腐蝕、不透氣等基本要求。

　　邊框：所采用的鋁合金邊框具有高強度，抗機械沖擊能力強。

　　基本參數

　　標準測試條件：(AM1.5)輻照度=1000W/m2,電池溫度=25℃

　　絕緣電壓:≥600V

　　邊框接地電阻:≤10hm

　　迎風壓強:2400Pa

　　填充因子:73%

　　短路電流溫度系數：+0.4mA/℃

　　開路電壓溫度系數:-60mV/℃

　　工作溫度：-40℃～+90℃

　　組件接線說明

　　安裝所需要的工具

　　M4一字螺絲刀，十字螺絲刀各一把。

　　接線盒蓋的打開

　　將M4一字螺絲刀按照接線盒上的標示插入盒蓋上的安裝孔內，將其一腳輕輕抬起，如此這般先將邊上四角抬起，即可打開盒蓋。盒內有接線護蓋，將其提起則可看到三個接線端子。

　　電池板的接線

　　在左右兩個接線端子的旁邊有正負極標志，它代表電池在工作狀態下輸出電壓的正負極，按照用電需求正極接正接，負極接負極。

　　接線采用機械壓緊方式，用M4十字螺絲刀將接線柱的壓緊螺絲旋開，將電線去皮后穿過G7電纜密封接頭，插入接線孔中，將線壓緊。

　　電線接好后，將防護蓋蓋上，用M4十字螺絲刀將自攻螺絲擰入螺絲孔，固定好后在將接線盒蓋蓋上，即完成電池板的接線。

　　電池板的接地

　　在電池板的背面安裝有接地螺絲，將接地線固定在接地螺絲上即可安全接地。
